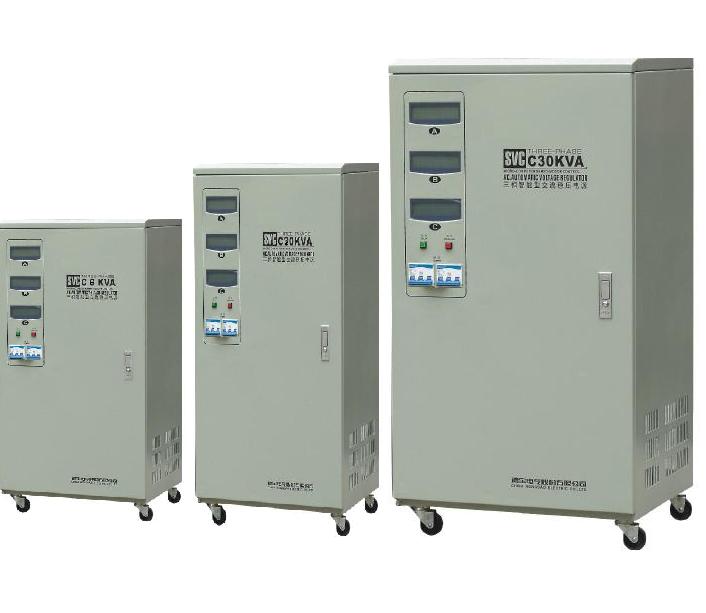

Estabilizadores
trifasicos SVC:
Potencias entre 6 y 40Kva, para potencias superiores vea
SBW
V Onda
Senoidal pura de salida
V
Voltímetros/Amperímetros de entrada y
de salida por fase
V
Control
electrónico de alto rendimiento
V
Proteccion contra variaciones de red
fuera de margenes.
V Protección
automática magnetotérmica de entrada y de conexión
V
Estabilización de la tensión de salida
al ±3%~±5% (ajustable)
V Eliminación
de picos de tensión, ruidos de línea, sobretensiones,..
V
By-pass Manual
y arranque automático por fallo de red
V
Ideal para
aplicaciones críticas ambientales
La
Serie SVC, Tecnología Avanzada
lLos
estabilizadores trifásicos electromecánicos de la serie SVC
son equipos controlados electrónicamente por una logica que
ofrece una protección contra sobretensiones y picos muy elevados de la red eléctrica
de entrada, eliminando los ruidos de línea y estabilizando la tensión de
salida dentro del ±3% de la tensión requerida para alimentar las cargas críticas.
El
equipo nos ofrece a su salida una tensión totalmente controlada, limpia y
estabilizada con una Onda Senoidal pura.
Funcionamiento
La
serie SVC está compuesta por un circuito de control automático para la
detección de la tensión de entrada y la compensación de la tensión de salida que controlan un servomotor de
velocidad variable.
Cuando
la red de entrada no sea estable o cuando la carga alimentada varíe, este
circuito muestrea sus valores amplificando la señal y comparándolos con unos
valores preestablecidos.
Esta
señal es enviada al control electrónico del servomotor haciéndolo rotar en un
sentido o en otro en menos de 1 segundo para ajustar la posición de las
escobillas de carbón que se deslizan sobre los devanados de un
autotransformador toroidal cambiando la tensión de compensación y obteniendo automáticamente
una tensión de salida totalmente estabilizada.
Aspecto Constructivo
La
serie SVC
son equipos que tienen una apariencia robusta y elegante, son compactos y
ligeros, con un rendimiento muy alto y que no distorsiona la onda senoidal de
salida, con una vida de
funcionamiento sin averías superior a 100.000 horas y cuyos elementos llevan un
estricto control de calidad en fábrica.
Instalación
Los
estabilizadores de tensión de la serie SVC
son de fácil instalación. Disponen de una regleta de entrada/salida donde se
conectan las mangueras de alimentación y con tan solo cerrar el automático
magnetotérmico frontal indicado como “Arranque del estabilizador”, se pondrá
en funcionamiento automáticamente alimentando, estabilizando y protegiendo a
las cargas conectadas.
El
equipo incorpora un arranque retardado para conexión después de un fallo de
red y un Bypass Manual para mantenimiento o para alimentar las cargas por fallo
del sistema.
La serie SVC
posee una capacidad de sobrecarga del 120%
durante 1 hora, eliminando grandes picos de tensión en su entrada o
absorbiéndolos en su salida cuando son producidos por las propias cargas
conectadas.
Aplicaciones
Esta serie es ideal para alimentar líneas de producción,
equipos de telecomunicaciones, informática, equipos de ingeniería y diseño,
equipos láser, equipos de medicina, ascensores, aire acondicionado, audio y vídeo,
TV, estaciones de radio, fábricas textiles, fábricas de papel, de madera,…
Se aconseja su instalación en las aplicaciones:
V
Militares & Aeroespaciales y Navales
V
Procesos Informáticos y de telecomunicaciones
V
Aeropuertos, Hospitales, Túneles y carreteras
V
Bancos, Cajas de Ahorros, Bolsa, Edf. oficinas
V
Robótica y Autómatas en Industrias y Fábricas
V
Líneas Ferroviarias, Transporte, Barcos,…
V
Edificios Inteligentes y de Seguridad
V
Equipos de Láser, Motores y Bombas
V
Centrales Eléctricas, Solares, Térmicas,…
