Serie
SBW
de 10 KVA a
250 KVA
Estabilizadores
de Tensión
SEVOMOTOR
H Sin distorsion en la forma de onda de salida.
H
Voltímetros/Amperímetros de entrada y salida.
H
Aislamiento
galvanico.
H
Control
independiente
por fase.(opcional SBW-F)
H Control de regulacion
electrónico
sin
posibilidad de
bloqueos.
H
Proteccion contra variaciones de la red fuera de margenes.
H Proteccion magnetotermica de entrada y contactor de salida.
H
Proteccion contra cortocircuito, sobretension, hipotension…
H
Estabilizacion de la tension de salida all
±2%~±5%
(ajustable)
H
By-pass Manual.
H Comprobacion de Rotacion de fases.
H
Especial
para
aplicaciones
industriales
de gran
potencia.
La
Serie SBW,
Sencillo y
Fiable
lLos
estabilizadores
trifásicos a
servomotor de
la serie SBW y SBW-F son equipos controlados electrónicamente por una logica
que ofrece una
protección
contra
sobretensiones
y picos de la
red eléctrica
de entrada,
eliminando los
ruidos de línea
y
estabilizando
la tensión de
salida dentro
del ±3% de la
tensión
requerida para
alimentar las
cargas críticas.
El
equipo nos
ofrece a su
salida una
tensión
totalmente
controlada,
limpia,
estabilizada,
aislada de la
red y con una
Onda Senoidal
pura.
Funcionamiento
La
serie SBW
y SBW-F
está
compuesta por
un circuito de
control automático
para la
detección de
la tensión de
entrada y la
compensación
de la
tensión de
salida que
controlan un
servomotor de
velocidad
variable.
Cuando
la red de
entrada no sea
estable o
cuando la
carga
alimentada varíe,
este circuito
muestrea sus
valores y los
compara con
unos valores
preestablecidos.
Esta
señal es
enviada al
control electrónico
del servomotor
haciéndolo
rotar en un
sentido o en
otro en menos
de 1 segundo
para ajustar
la posición
de las
escobillas de
carbón que se
deslizan sobre
los devanados
de un
autotransformador
vertical
cambiando la
tensión de
compensación
y obteniendo
automáticamente
una tensión
de salida
estabilizada.
Esa
tensión
estable se
entrega a la
carga después
de pasar por
un
transformador
de aislamiento
.

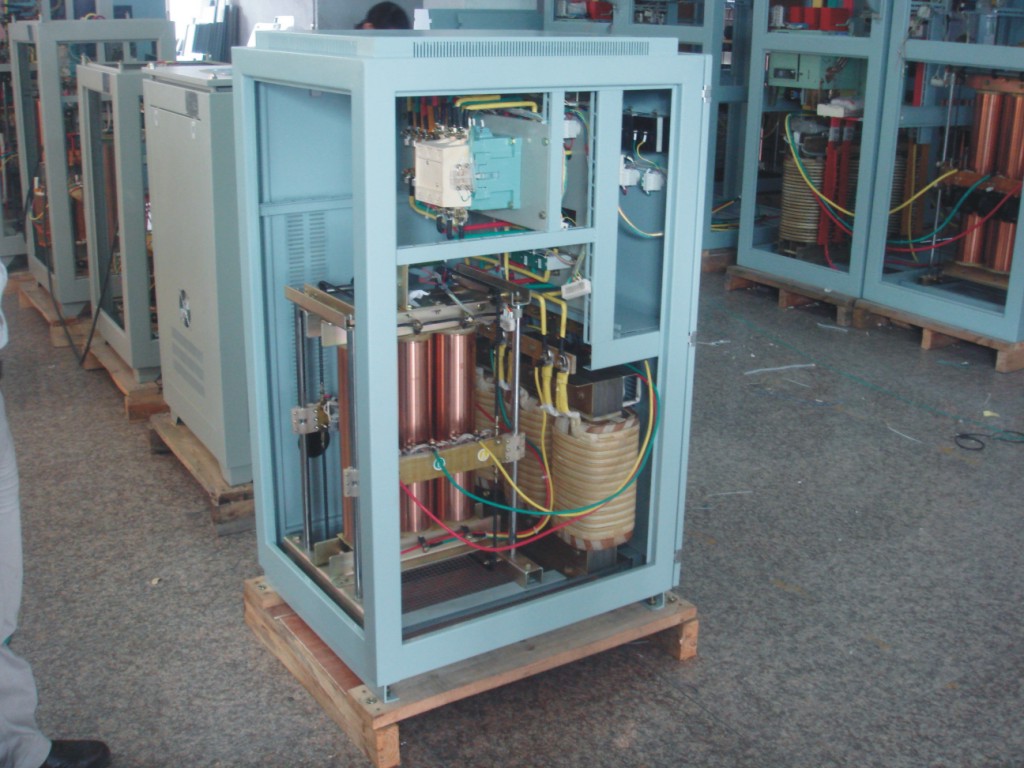

Construccion
La
serie
SBW
y SBW-F
son equipos
que tienen una
apariencia
robusta y
elegante,
con un
rendimiento
muy alto y que
no distorsiona
la onda
senoidal de
salida,
con una
vida de
funcionamiento
sin averías
superior a
100.000 horas
y cuyos
elementos
llevan un
estricto
control de
calidad en fábrica.
Instalación
Los
estabilizadores
de tensión de
la serie SBW
y SBW-F
son de fácil
instalación.
Disponen de un
bornero de
entrada y otro
de salida
donde se
conectan las
mangueras de
alimentación.
El
sistema esta
dotado de un
detector de
fases para
evitar una
rotación
inadecuada, de
manera que el
equipo quedara
en alarma si
la rotación
es incorrecta
sin provocar
ninguna avería.
Con
tan solo
cerrar el
automático
magnetotérmico
frontal y
pulsar el
“Arranque
del
estabilizador”,
se pondrá en
funcionamiento
automáticamente
alimentando,
estabilizando
y protegiendo
a las cargas
conectadas.
El
equipo
incorpora un
arranque
retardado para
conexión
después de un
fallo de red y
un Bypass
Manual para
mantenimiento
o para
alimentar las
cargas por
fallo del
sistema.
La serie
SBW posee una
capacidad de
sobrecarga del
120%
durante
1 hora,
eliminando
grandes picos
de tensión en
su entrada o
absorbiéndolos
en su salida
cuando son
producidos por
las propias
cargas
conectadas.
Aplicaciones
Esta serie
es ideal para
alimentar
cualquier
tipo de
industria por
su robustez,
fiabilidad y
caracteristicas
tecnicas
|
MODELO
POWERPLUS
|
SVC-001K
|
|
SVC-004K
|
SVC-006K
|
SVC-009K
|
SVC-015K
|
|
Potencia
|
10Kva
|
20Kva
|
30Kva
|
50Kva
|
60Kva
|
80
KVA
|
|
Max.
Intensidad
de
salida/fase
|
15A
|
30A
|
45A
|
76 A
|
91 A
|
121 A
|
|
Peso
Kgr
|
170
|
185
|
200
|
400
|
420
|
500
|
|
Dimensiones
(LxAxH) mm
|
570 x
700 x 1250
|
620
x800 x 440
|
|
MODELO
POWERPLUS
|
SVC-020K
|
|
SVC-040K
|
SVC-060K
|
SVC-080K
|
SVC-100K
|
|
Potencia
|
100
KVA
|
120Kva
|
150
KVA
|
180
KVA
|
200
KVA
|
250
kVA
|
|
Max.
Intensidad
de salida
|
152 A
|
182A
|
227 A
|
273 A
|
303 A
|
341 A
|
|
Peso
Kgr
|
530
|
550
|
580
|
620
|
630
|
700
|
|
Dimensiones
(LxAxH) mm
|
620 x
800 x 1440
|
800 x
1000 x
1850
|
|
|
Tensión
de entrada
|
3 x
400 Vac
(ajustable)
± 20%
(±
30%
opcional)
+ Neutro +
Tierra
|
|
Frecuencia
de entrada
|
50 Hz ±5%
|
|
Regulación
del
arranque
|
Regulacion
temporizada.
|
|
Tensión
de salida
|
3 x
400 Vac /
230 Vac ±
3%~ ±5%
(ajustable)
|
|
Factor
de
potencia
|
1
|
|
Frecuencia
de salida
|
50Hz
|
|
Aislamiento
de la
carga
|
Transformador
de
aislamiento
galvanico.
|
|
Tiempo
de
respuesta
|
<
1.5 seg
para
variaciones
de entrada
superiores
al ±10%
de lo
nominal
|
|
Rendimiento
|
>
90%
|
|
Protecciones
contra
|
Sobrecarga,
Sobrecorriente,
Sobretemperatura,
Cortocircuito,…
|
|
Alarmas
y protección
|
Sobrecarga,
Sobrecorriente,
Cortocircuito,
fallo del
equipo,
|
|
Bypass
Manual
|
Opcional
|
|
Indicaciones
y Medidas
|
Voltímetros
y Amperímetros
de entrada
y salida,
con LEDs
luminosos
|
|
Rigidez
dieléctrica
|
1.500 V de capacidad para una tensión senoidal durante 1
min. sin
cortes ni
arcos eléctricos
|
|
Rendimiento
|
mejor
del 95%
|
|
Aislamiento
dieléctrico
|
>
de 2 MΩ
|
|
Indicaciones
visuales
|
LEDs
rojos de
funcionamiento
por fase,
consumo
por fase,
tensión
de
salida…
|
|
Ruido
medido a 1
mt
|
Menos
de 40 dB
|
|
Capacidad
de
sobrecarga
|
2.5
la
intesidad
nominal
durante 1
min.
|
|
Temperatura
de trabajo
|
de
-0º ~ +40ºC
|
|
Humedad
Relativa
|
de
0 – 95%
no
condensante
|
