HVoltímetros/Amperímetros/nivel
de carga/retardo arranque/precision (Dsiplay)
HControl
de regulacion electrónico con microP Sansung 8b.
HArranque retardado para grupos electrogenos configurable hasta 3
min.
HProtección
magnetotérmica de entrada y contactor en salida
HSobretension,
hipotension, cortocircuito, sobrecarga,
temperatura
HEstabilización
de la tensión de salida configurable display
hasta 1%
HEliminación,
ruidos de línea, sobretensiones,..
HBy-pass
Manual y arranque automático tras fallo de red.

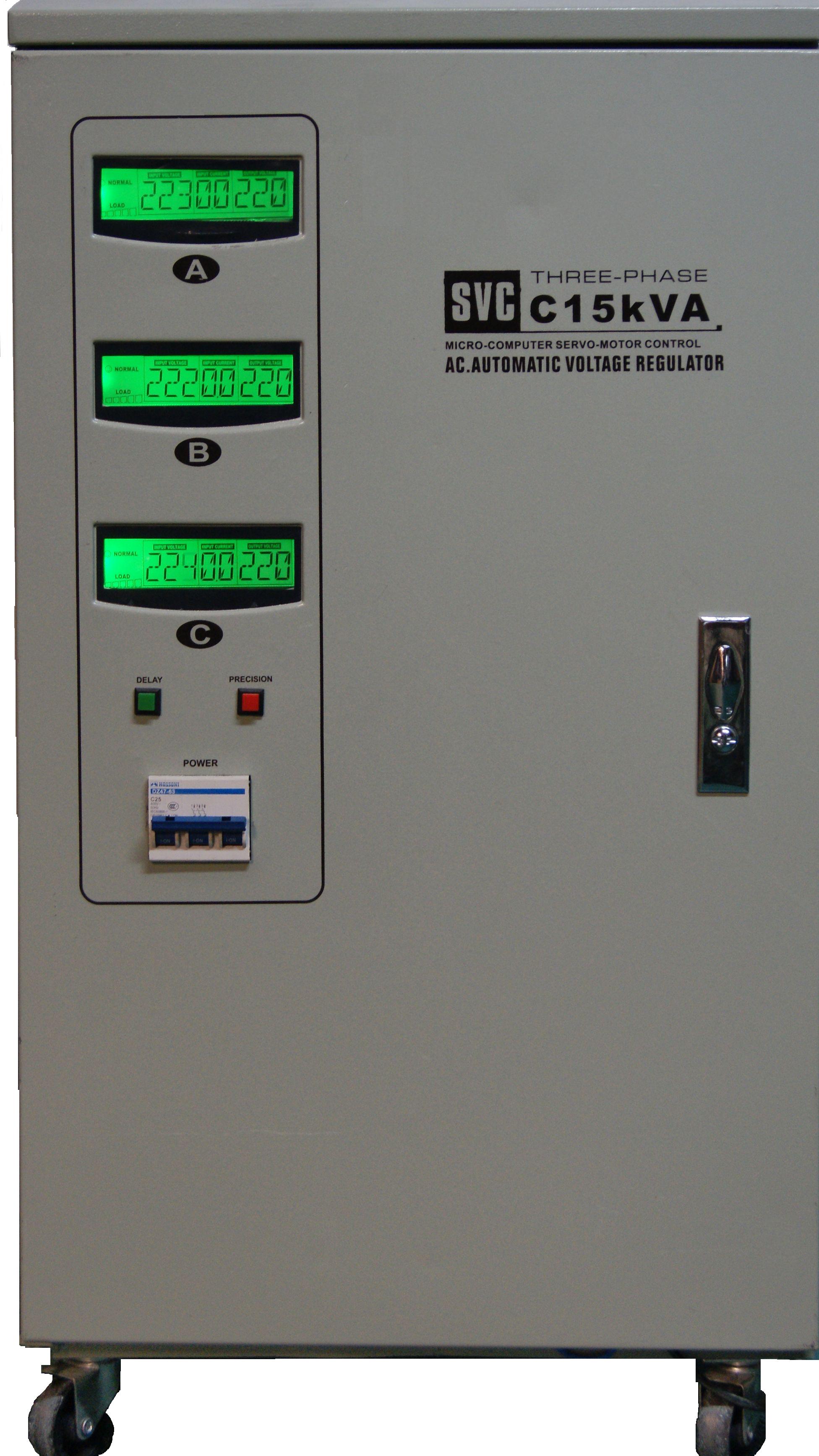

La
Serie SVCD, eficaz e indestructible
Los
estabilizadores trifasicos a servomotor de la
serie SVCD son equipos controlados electrónicamente
por una logica que
ofrece una protección contra sobretensiones y
picos muy elevados de la red eléctrica de
entrada, eliminando ruidos de línea y
estabilizando la tensión de salida dentro de
hasta el ±1%
de la tensión requerida para alimentar las cargas
críticas.
El
equipo nos ofrece a su salida una tensión
totalmente controlada, y estabilizada con una Onda
Senoidalpura.(No
introduce ninguna distorsión)
Funcionamiento
La
serie SVCD está compuesta por un circuito de control automático para la
detección de la tensión de entrada y la
compensación independiente por fasede la tensión de salida mediante la variación de la posición
del los servomotores.
Continuamente
se muestrea la tensión de salida del equipo,
ajustando las escobillas tanto si la tensión de
la red varia, como si varia la carga a soportar,
consiguiendo así una tensión siempre estable.
Construccion
La
serieSVCD
son equipos que tienen una apariencia robusta y
elegante, son compactos y ligeros, con un
rendimiento muy alto y que no distorsiona la onda
senoidal de salida,con una vida de funcionamiento sin averías superior a
100.000 horas y diseñado para cuidar de sus
equipos y de si mismo, interrumpiendo su
funcionamiento si encuentra considera que pueden
dañarse, el mismo o sus cargas.
Instalación
Los
estabilizadores de tensión de la serie SVCD
son de fácil instalación. Disponen de una
regleta de entrada/salida donde se conectan las
mangueras de alimentación y con tan solo cerrar
el automático magnetotérmico frontal indicado
como “REGULACION”, se pondrá en
funcionamiento automáticamente, alimentando,
estabilizando y protegiendo a las cargas
conectadas.
El
equipo incorpora un arranque retardado para conexión
después de un fallo de red, pensado para poder
esperar a que un grupo electrógeno alcance sus
revoluciones optimas de funcionamiento, como
cada grupo es diferente, admite una configuracion
en display que permite variar este retardo entre 3
y 180 segundos.
La
serie SVCD posee una capacidad de sobrecarga del 250%durante 1 minuto, mientras lanza avisos
acusticos e indica en su display el nivel de
sobrecarga, y aunque no incorpora de
serie filtro de armónicos, su configuración
inductiva serie, es capaz de eliminar ruidos de la
red cuanto trabaja con cargas capacitivas.
.
Aplicaciones
Esta
serie es ideal para alimentar infinitos tipos de
industrias y algunas domesticas.
Estan
instalados en equipos sensibles a los cambios de
tensión, en lugares donde la red varia en funcion
del consumo que la rodea, como la mayoria de los
polígonos industriales, donde a determinadas
horas, la red sube y, en cambio a las horas punta,
algunas maquinas no pueden trabajar por la escasa
tensión que les alimenta.
Por
esta razon estan instalados en bombas de agua,
maquinas de chapa, de informatica o
comunicaciones, aire acondicionado, autopistas, y
un sinfín de instalaciones diversas y en general
cualquier instalación trifasica que requiera
una tensión estable.
Especificaciones
Técnicas
MODELO
POWERPLUS
SVC-001K
SVC-003K
SVC-004K
SVC-006K
SVC-009K
SVC-015K
Potencia
6 KVA
9 KVA
15 KVA
20 KVA
30 KVA
45 KVA
Max.
Intensidad de salida/fase
8
12
18.2
24.2
36.4
54
Peso
Kgr
32
48
82
120
130
180
Dimensiones
(LxAxH) mm
480x450x900
430x450x900
430x690x1100
CARACTERISTICAS GENERALES A
TODOS LOS MODELOS
Tensión
de entrada
3 x 380 Vac
(ajustable) ± 80V (entre 310 y 490v)
Frecuencia
de entrada
50 Hz ±5%
Regulación
del arranque
Regulación
escalonada y suave hasta alcanzar su nivel óptimo
de salida
Tensión
de salida
3 x 380 Vac+N / 220
Vac ± 1%~ ±5% (configurable) + Tierra
Factor
de potencia
0.9
Frecuencia
de salida
50Hz
Forma
de onda de salida
Senoidal Pura,
distorsión nula
Tiempo
de respuesta
< 1 seg para
variaciones de entrada superiores al ±10% de
lo nominal
